產品概述

概述

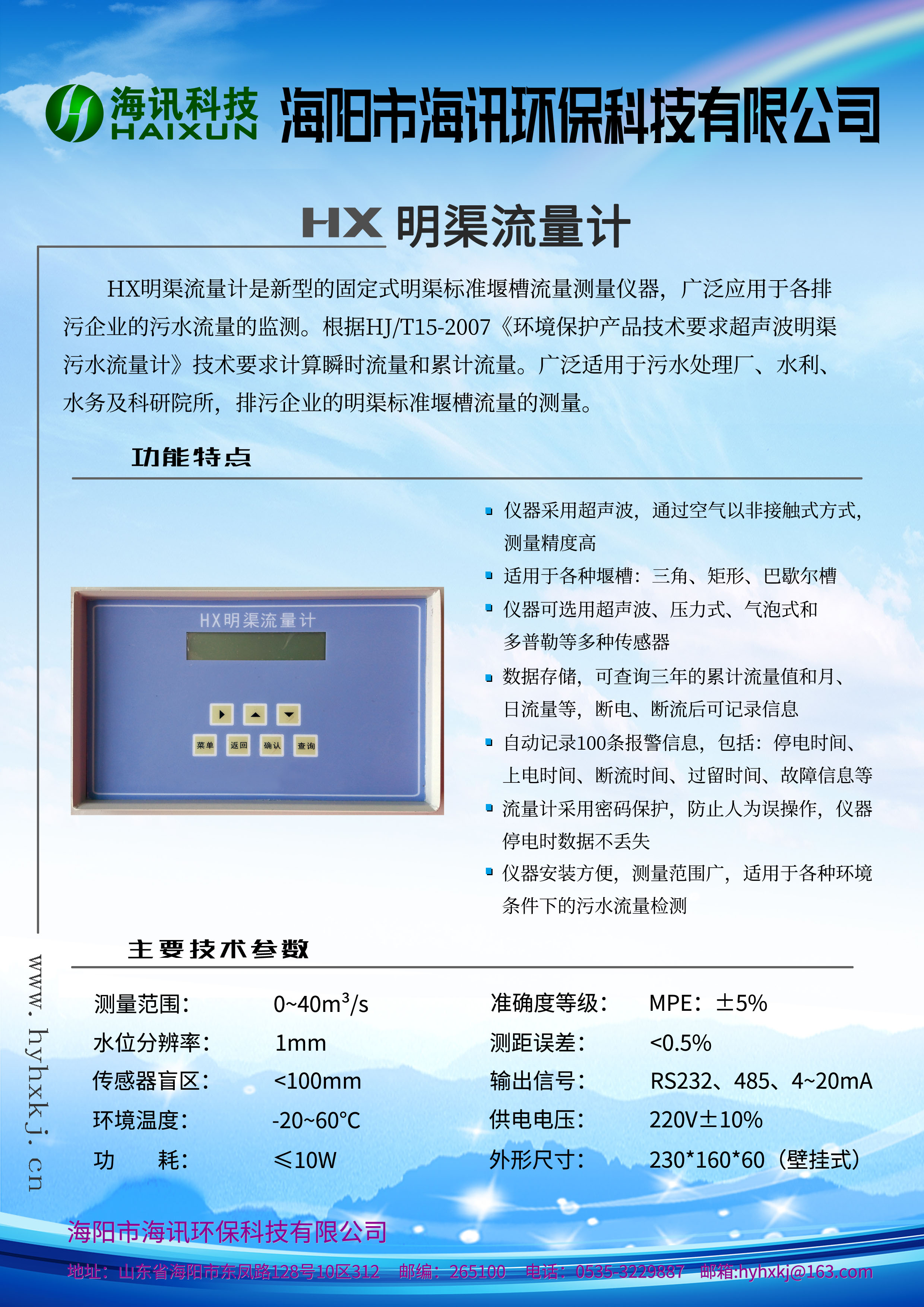

    HX明渠流量計是新型的固定式明渠標準堰槽流量測量?jì)x器，廣泛應用于各排污企業的污水流量的監測。根據HJT 15-2007 《環境保護產品技術要求 超聲波明渠污水流量計》技術要求計算瞬時流量和累計流量。廣泛適用于污水處理廠、水利、水務及科研院所，排污企業的明渠標準巴歇爾槽流量的測量。

存儲數據

（1）近一年每日的日累計流量

（2）近兩年每月的月累計流量

（3）近兩年的年總累流量

（4）關鍵參數變更保存記錄

     各項工作參數均加密碼保護，掉電不丟失，上電后自動運行。掉電狀態下數據有效保存二年以上。

技術規格

工作原理

明渠堰槽的工作原理

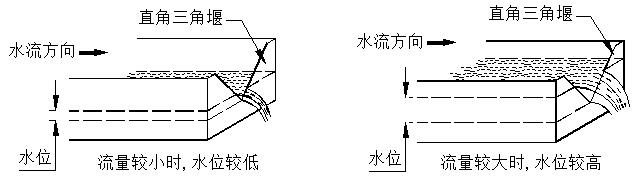

     明渠內的流量越大，液位越高；流量越小，液位越低。如下圖所示：

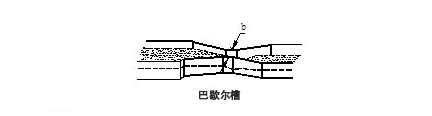

對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽（參見圖六），由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。常用的量堰槽如下圖：

     量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-1990中查到。  每種類型的量水堰槽，都有自己的固定水位-流量對應關系。計算水位-流量關系時，三角堰要求要有渠道寬B、開口角度、上游堰坎高p的參數；巴歇爾槽只要求有喉道寬度的參數b。

超聲波測液位原理

     本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭對準水面。探探頭向水面發射超聲波。超聲波被水面反射后，被探頭接收，儀表記下這段時間的長度，通過聲速和溫度等參數計算出液面距離探頭探頭的實際距離，實際距離減去安裝高度即為液位高度。

     安裝儀表時，通過按鍵向儀表內存內設置探頭到“水位=0”的距離L（“系統參數”][13/24]“探頭距離”）。儀表從內存讀取參數L，用L減去D，求出液位H，（H=L-D）。

儀表的工作原理

儀表控制探頭發射和接收超聲波并轉為液位（單位：mm）。再通過相應公式，把液位轉成流量（單位可以是：L/s，或m³/h）。

     儀表把瞬時流量按時間累加，得出累計流量。并在顯示屏上顯示出來。

     從儀表上輸出的電信號有四種：(4～20)mA電流模擬信號、RS-232數字信號、485數字信號
